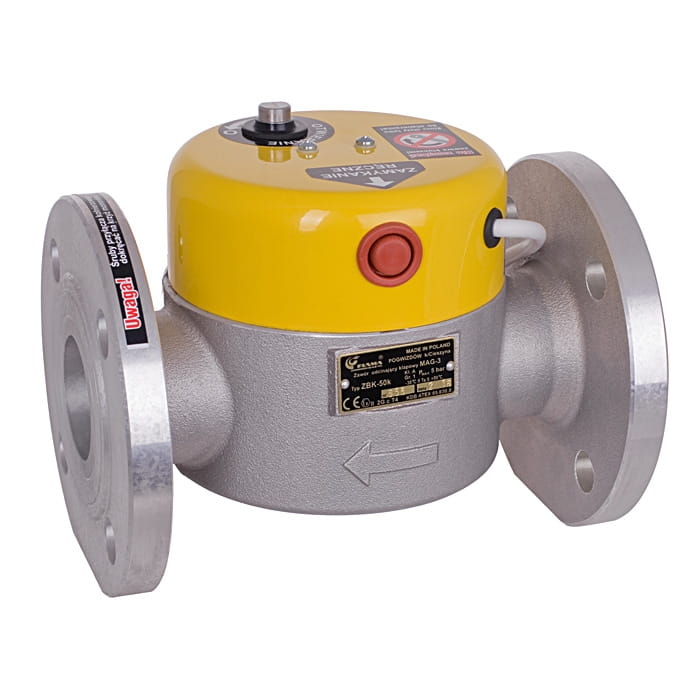

Pełnoprzelotowy zawór klapowy, odcinający MAG-3 Flama-Gaz typ ZBK-100k BIO, 2/2 drogowy, do współpracy z detektorami gazu
Od 1.02.2022r. przeciwkołnierze nie będą wchodziły w skład wyposażenia podstawowego zaworów MAG-3. Komplety przecwikołnierzy będą sprzedawane osobno jako wyposażenie dodatkowe. Szczegółu u naszego doradcy: sklep@progres-automatyka.pl
Charakterystyka:
Klapowy, jednokierunkowy o stałym przepływie, budowy przeciwwybuchowej (ATEX), dostępny z dwoma typami wyzwalaczy elektromagnetycznych: WE lub COD-3/A, bardzo małe opory przepływu (porównywalne z zaworami kulowymi), niewielki ciężar zaworu, bistabilny - w stanie bez napięciowym może znajdować się w jednym z dwóch stabilnych położeń: otwarcia lub zamknięcia. Napięcie sterujące potrzebne jest wyłącznie do zamknięcia zaworu, otwierany tylko ręcznie - specjalnym kluczem, zamykany impulsem elektrycznym, posiada możliwość ręcznego zamknięcia zaworu przyciskiem, przystosowany do montażu na zewnątrz obiektów, wyposażony w czujnik (wskaźnik) położenia zamknięcia zaworu (opcja), spełnia wymagania normy PN-EN 161:2011+A3:2013 spełnia wymagania zasadnicze zawarte w Rozporządzeniu (UE) 2016/426 z dnia 9 marca 2016 r. (GAR) oraz Dyrektywach UE: 2014/35/UE (LVD); 2014/30/UE (EMC) i 2014/34/UE (ATEX)
Wykonania:
- MAG-3 typ ZBK-50k i ZBK-100k - wykonanie standardowe,
- MAG-3 BIO typ ZBK-50k BIO i ZBK-100k BIO - wykonanie przeznaczone do biogazów pochodzenia wysypiskowego lub z oczyszczalni ścieków.
Wszystkie elementy wewnętrzne zaworu zostały wykonane z materiałów wysoce odpornych na korozją.
Zastosowanie:
- jako element wykonawczy (odcinający dopływ gazu ) Systemów Zabezpieczających Instalacje Gazowe niskiego i średniego ciśnienia instalowanych w:
– kotłowniach gazowych miejskich i przemysłowych
– budynkach użyteczności publicznej
– stacjach redukcyjno pomiarowych gazu średniego ciśnienia itp.
– pomieszczeniach zespołów prądotwórczych/kogeneracyjnych
– biogazowniach (MAG-3 BIO) - w strefach 1 lub 2 przestrzeni zagrożonej wybuchem gazów, par lub mgieł palnych zaliczonych do klasy wybuchowości II, klasy temperaturowej T4
dodatkowo MAG-3 BIO
- do zabezpieczania wszelkiego rodzaju instalacji i urządzeń gazowych (np. palniki, kotły grzewcze, układy kogeneracyjne itp.) zasilanych takimi gazami jak:
– biogaz z oczyszczalni ścieków
– biogaz pochodzenia wysypiskowego
– biogaz z instalacji przeróbki odpadów zwierzęcych lub roślinnych
– gaz koksowniczy
Dane techniczne:
Medium: MAG-3 (paliwa gazowe (metan, bropan-butan), MAG-3 BIO (paliwa gazowe (metan, propan-butan, biogaz)

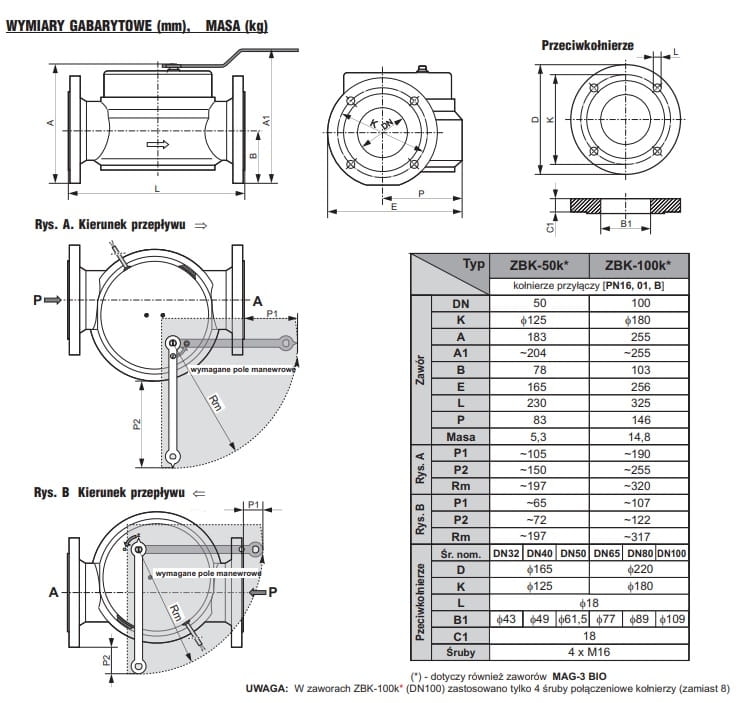

Średnica nominalna zaworu:
- DN50 - zawór typu ZBK-50k
- DN100 - zawór typu ZBK-100k
Średnica nominalna przeciwkołnierzy:
- DN32; DN40; DN50 dla ZBK-50k
- DN65; DN80; DN100 dla ZBK-100k
Rodzaj ochrony przed wybuchem: bezpieczeństwo konstrukcyjne "c", oznaczenie wg Dyrektywy ATEX EX II 2G c IIB T4, maksymalne ciśnienie pracy Pmax=5 bar, bezpieczne ciśnienie statyczne Ps=6,5 bar, czas zamykania <1s, temperatura otoczenia i medium -30st. C do 60st. C, temperatura otoczenia (Ex) -30 C do 50 C, przyłącze rurowe kołnierzowe zachowuje zgodność wymiarową z kołnierzami [PN16, 01, B] wykon. wg normy PN-EN 1092-1* ,stopień ochrony (wg PN-EN 60529) IP4X (dla zaworu), pozycja zabudowy zaworu dowolna.
Deklaracja zgodności: Flama-Gaz MAG-3 deklaracja
