ZE-32 Flama-Gaz Zawór elektromagnetyczny

Zawór elektromagnetyczny bezpośredniego działania ZE-32 firmy Flama-Gaz


Charakterystyka:

2/2-drogowy, grzybkowy, budowy zwykłej, jednostopniowy, jednokierunkowy, w stanie bezprądowym zamknięty (NC), o stałym przepływie - wykonanie standardowe, ręczna regulacja strumienia przepływu (przepustowości) - wersja ZEb, nie wymaga minimalnego ciśnienia różnicowego (ΔP_min=0 bar), maksymalna różnica ciśnień ΔP_max jaka może występować na zaworze zależy od średnicy nominalnej zaworu (patrz TABELA 1), filtr siatkowy wbudowany na stałe, spełnia wymagania normy PN-EN 161:2011+A3:2013, spełnia wymagania zasadnicze zawarte w Rozporządzeniu (UE)- 2016/426 (GAR) z dnia 9 marca 2016 r., spełnia wymagania zasadnicze zawarte w Dyrektywach UE:- 2014/35/UE (LVD) - 2014/30/UE (EMC).


Wykonania:

• typ ZE wykonanie standardowe (o stałym przepływie),
• typ ZEb wykonanie z ręczną regulacją strumienia przepływu w zakresie 0% do 100%.

Zastosowanie:

• do wszelkiego rodzaju instalacji i urządzeń gazowych (np. palniki, kotły grzewcze), zasilanych z sieci o niskim ciśnieniu gazu,
• wchodzą w skład tak zwanych ścieżek gazowych zasilających w/w urządzenia, gdzie pełnią rolę automatycznych zaworów odcinających,
• w układach klimatyzacji,
• w układach sterowania pneumatycznego.



Dane techniczne:

Medium: paliwa gazowe (gaz ziemny, propan-butan), powietrze, nieagresywne gazy.

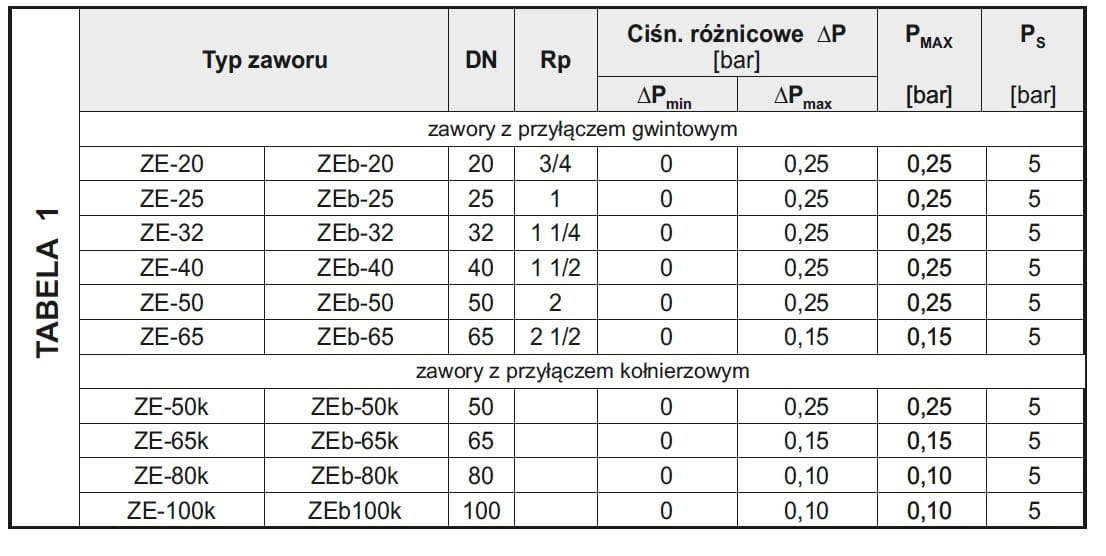

Maksymalne ciśnienie pracy P_max - TABELA 1, ciśnienie różnicowe minimalne ΔP_min=0 bar, maksymalne ΔP_max - TABELA 1, bezpieczne ciśnienie statyczne P_s=5 bar, czas otwierania/zamykania < 1s, temperatura otoczenia i medium -10st. C do 60st. C, przyłącze rurowe gwintowe Rp - wewnętrzny gwint walcowy, zgodny z normą PN-EN 10226, przyłącze rurowe kołnierzowe zachowuje zgodność wymiarową z kołnierzami [PN16, 01, B] wykon. Wg normy PN-EN 1092-1, pozycja zabudowy zaworu cewką do góry, dopuszczalne odchylenie od pionu do 90st., cewka elektromagnesu wymienna.

Karta katalogowa: Flama-Gaz ZEb

Deklaracja zgodności: Flama-Gaz ZEb deklaracja zgodności
