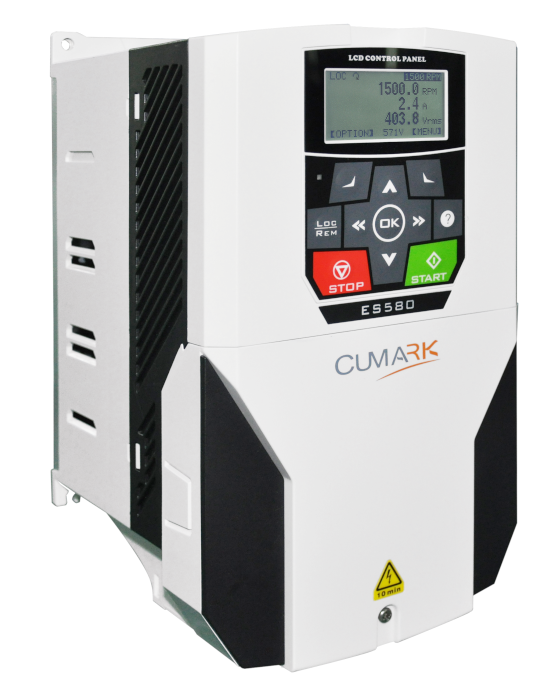

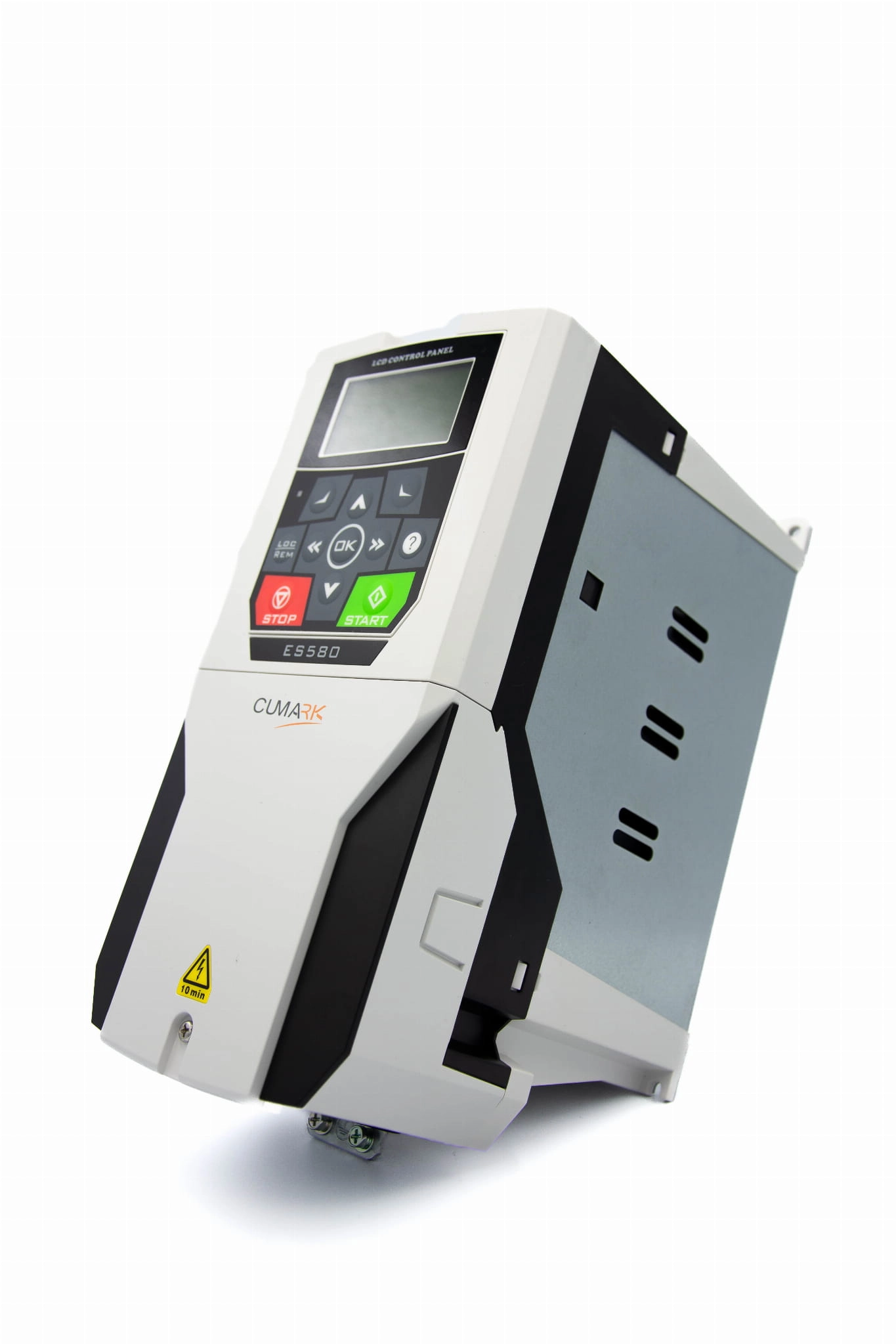

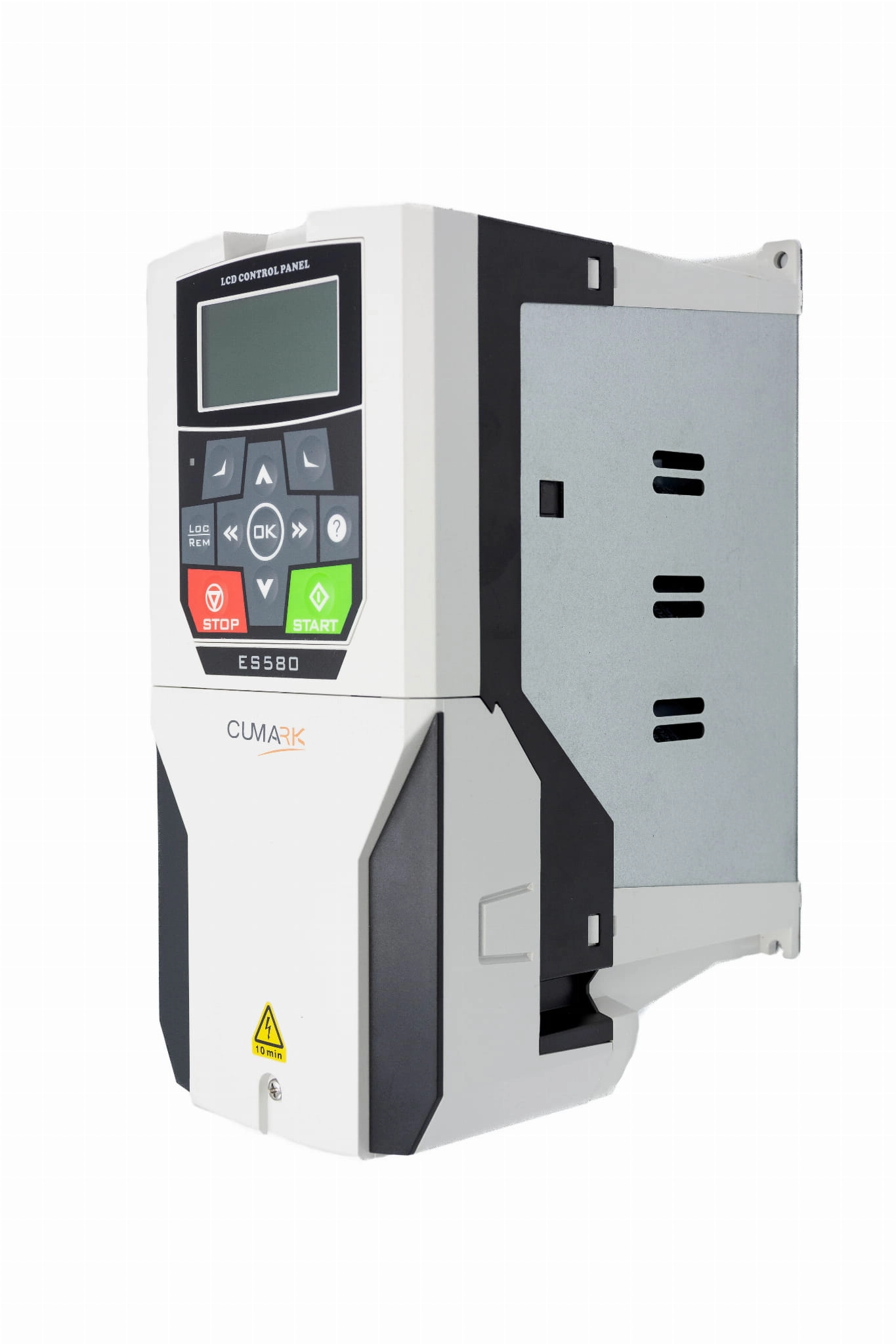

Інвертор 18,5/22 кВт 3-фазний 41/46A Cumark ES580

Назва продукту:

Інвертор 18,5/22 кВт 3-фазний 41/46A Cumark ES580

Специфікація ES580:

Електричні параметри:

- Вхідна напруга: 3-фазна 400 В AC (±15%)

- Частота вхідної напруги: 45… 65 Гц

- Номінальна потужність (постійний момент): 18,5 кВт

- Номінальна потужність (змінний момент): 22 кВт

- Вихідна напруга: 0…Uживлення

- Вихідний струм (постійний момент): 41А

- Вихідний струм (змінний момент): 46А

- Частота вихідної напруги: 0…1000 Гц

- Діапазон налаштування швидкості обертання: 0…30000 об/хв

- Перевантажувальна здатність: 120% протягом 60 с (постійний момент) або 150% протягом 60 с (змінний момент)

Управління:

- Алгоритм управління: векторне бездатчикове (SVC)

- Пусковий момент: 200% при 0,25 Гц

- Автоматичне та ручне посилення моменту (torque boost): 0.1-30%

- Режим запуску: рампа з заданим часом (0,01-655,35 с)

- Режим зупинки: рампа з заданим часом (0,01-655,35 с), вільний хід

- Режим роботи: управління швидкістю, управління моментом

- Завдання швидкості/моменту: аналоговий сигнал, налаштування з панелі управління, постійне налаштування (можливе перемикання між 16 налаштуваннями), протокол зв'язку, внутрішній регулятор PID, електронний потенціометр

- Управління роботою приводу: вбудована панель управління, цифровий сигнал, протокол зв'язку

Захист та функції безпеки:

- Вбудований фільтр EMC згідно з IEC 61800-3 C3

- 2 входи STO SIL/SILCL 2; PLd CAT3

- Захист приводу при зникненні фази, короткому замиканні, перевантаженні, надто високій або низькій напрузі, надто високій температурі (підтримка PTC, PT100, KTY84 або оцінка температури)

- Захист від перевантаження резистора та гальмівного чопера

Цифрові входи/виходи:

- 7 входів у конфігурації PNP або NPN, включаючи 1 швидкий вхід, що підраховує до 50 кГц

- 2 виходи типу відкритий колектор (макс. 48 ВDC/50 мА), включаючи один із функцією генератора імпульсів до 50 кГц

- 2 релейні виходи з контактом NO і NC

Аналогові входи/виходи:

- 1 вхід 0~+10 В DC

- 2 входи 0~+10 В DC або 0(4)~20 мА

- 1 вихід 0~+10 В DC або 0(4)~20 мА

Комунікація:

- Modbus-RTU

- CANopen

- PROFINET (з опціональною комунікаційною картою)

- EtherCAT (з опціональною комунікаційною картою)

- PROFIBUS (з опціональною комунікаційною картою)

Підтримка енкодерів

- TTL (Line Driver) (з опціональною картою енкодера)

- HTL (PushPull) (з опціональною картою енкодера)

- Open Collector (з опціональною картою енкодера)

- SIN/COS (з опціональною картою енкодера)

Додаткові функціональні можливості:

- Проста логіка PLC (лічильники, компаратори, логічні функції)

- Розширені функції регулятора PID - режим сну регулювання та виявлення втрати сигналу зворотного зв'язку

- Можливість запису 4 конфігурацій налаштувань пристрою

- 2 швидкості в режимі JOG

- Можливість встановлення обмеження швидкості/моменту та блокування зворотного обертання

- Спеціальні параметри для застосувань з намотуванням/перемотуванням та управлінням механічним гальмом

- Вбудований гальмівний чопер

- Знімна панель керування з РК-екраном з меню українською мовою (можливість встановлення панелі керування у спеціальній зовнішній рамці)

- Вбудований внутрішній блок живлення 24 В DC, 200 мА

Розміри та монтаж:

- Корпус F3: ширина 180 мм, висота 420 мм, глибина 216 мм

- Відстань між монтажними отворами: ширина150 мм, висота 368 мм

- Ступінь захисту: IP20

Опис продукту:

Векторні інвертори ES - це серія продуктів світового класу з високою продуктивністю, точністю та вбудованою інтелектуальною архітектурою системи. Виробляються вже понад 20 років стратегічним та авторизованим партнером ABB на основі новітніх технологій і запатентованих рішень. Перевірені в суворих тестах у сертифікованих лабораторіях. Підходять для асинхронних і індукційних двигунів. Широко використовуються у промисловому транспорті, текстильній, паперовій, хімічній, гумовій і пластиковій промисловості, металообробці, гірничодобувній промисловості, сільському господарстві, водопідготовці, промисловій вентиляції, очищенні повітря та інших галузях. Успішно використовується у багатьох застосуваннях в Україні. Як ексклюзивний дистриб'ютор, ми забезпечуємо повний гарантійний та післягарантійний сервіс в Україні.
