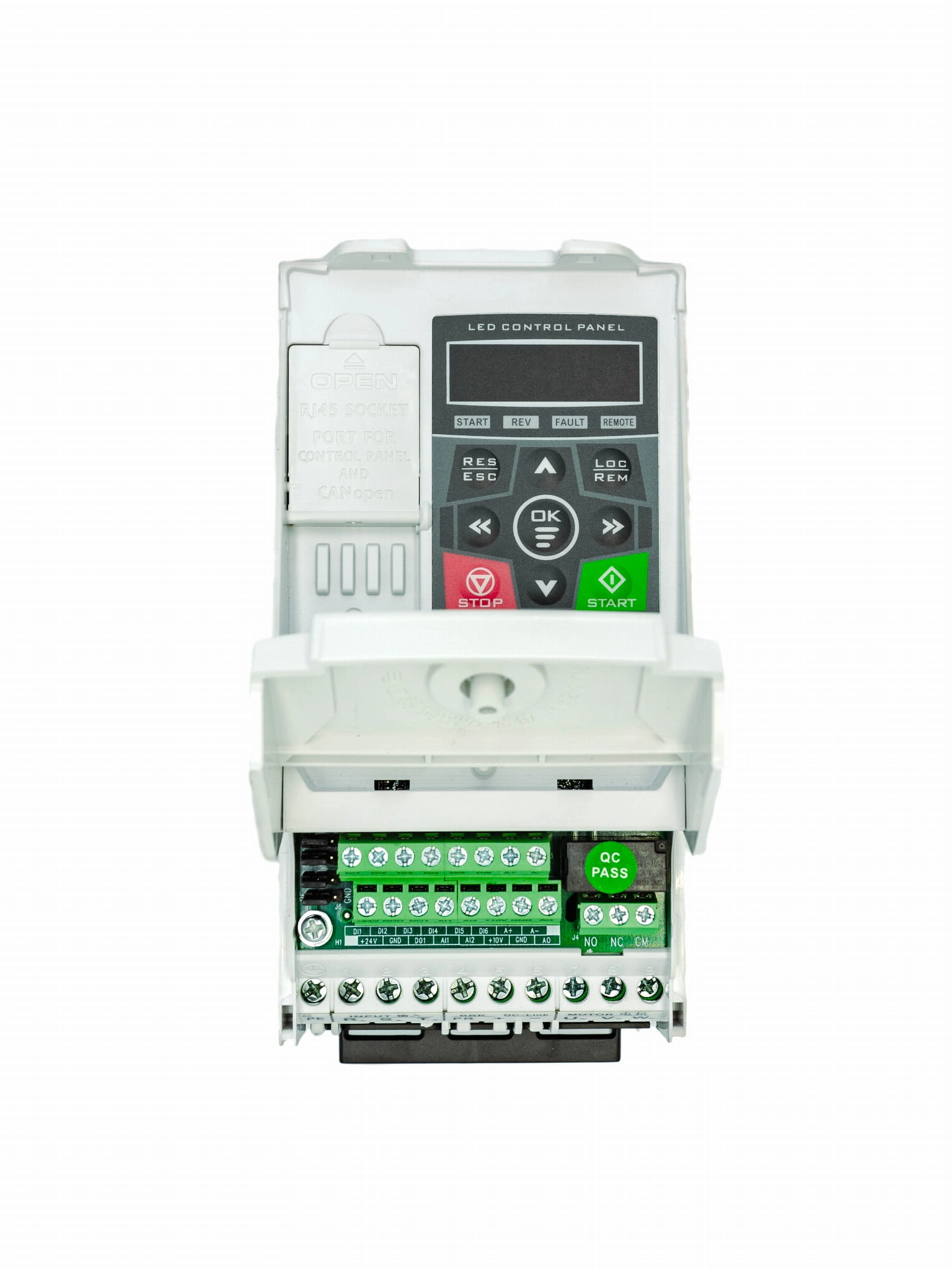

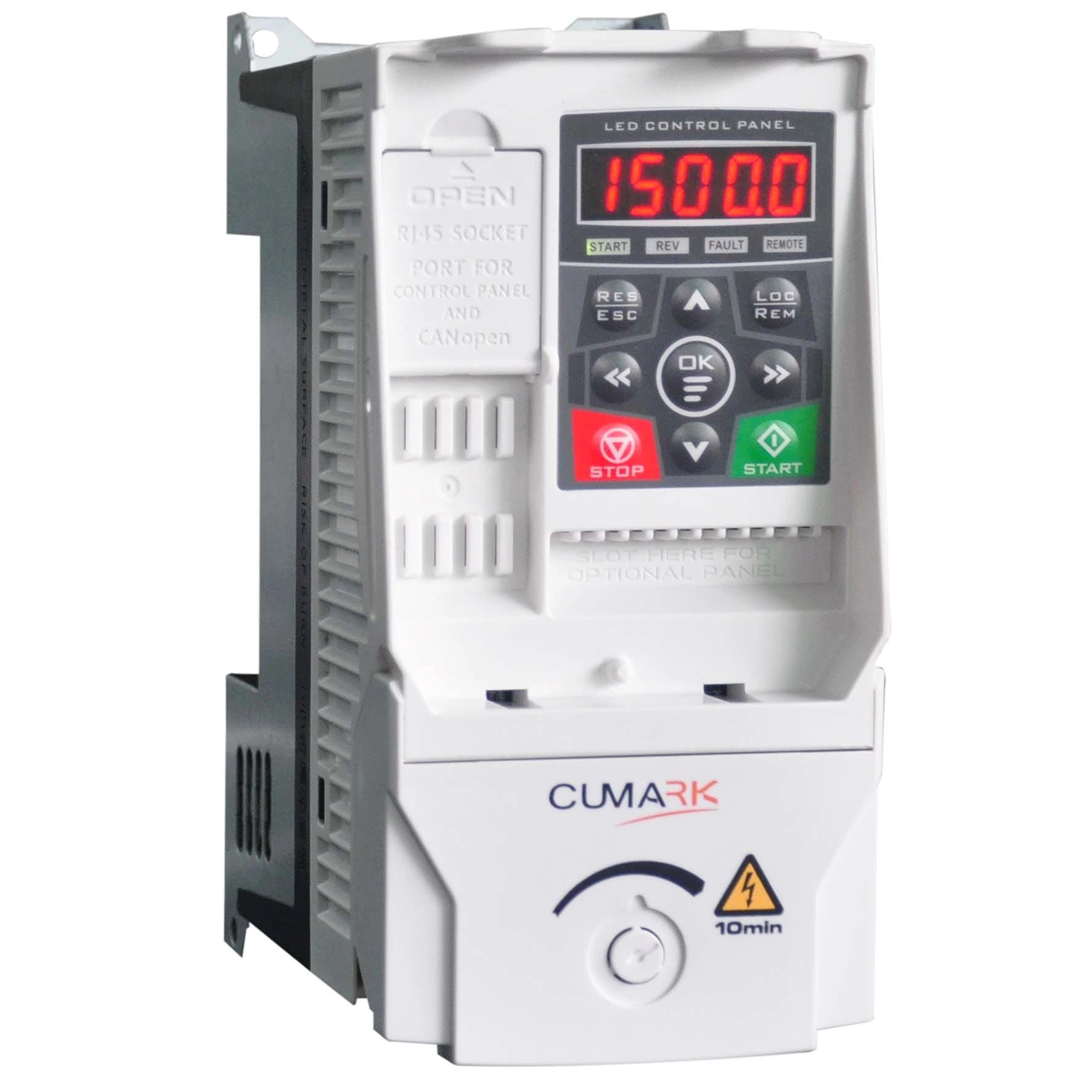

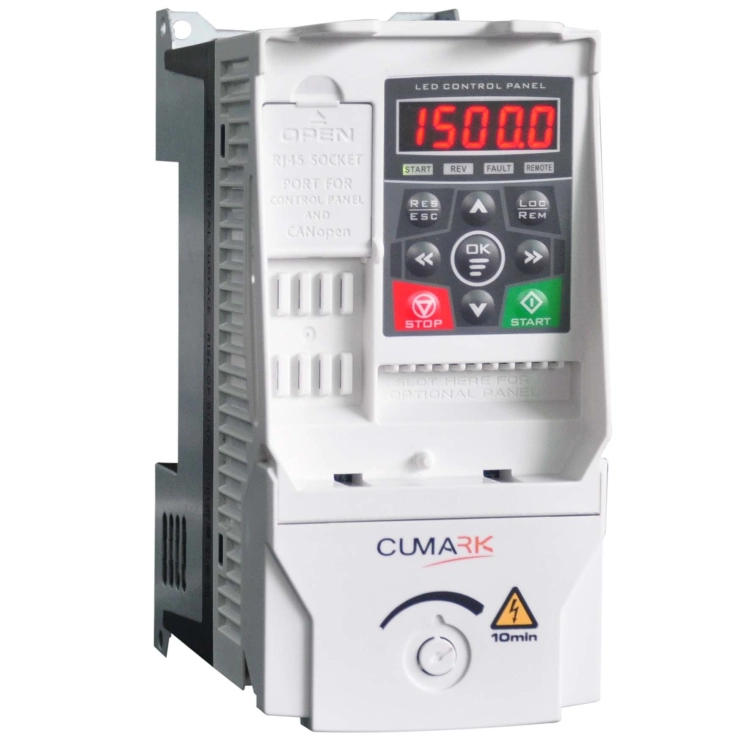

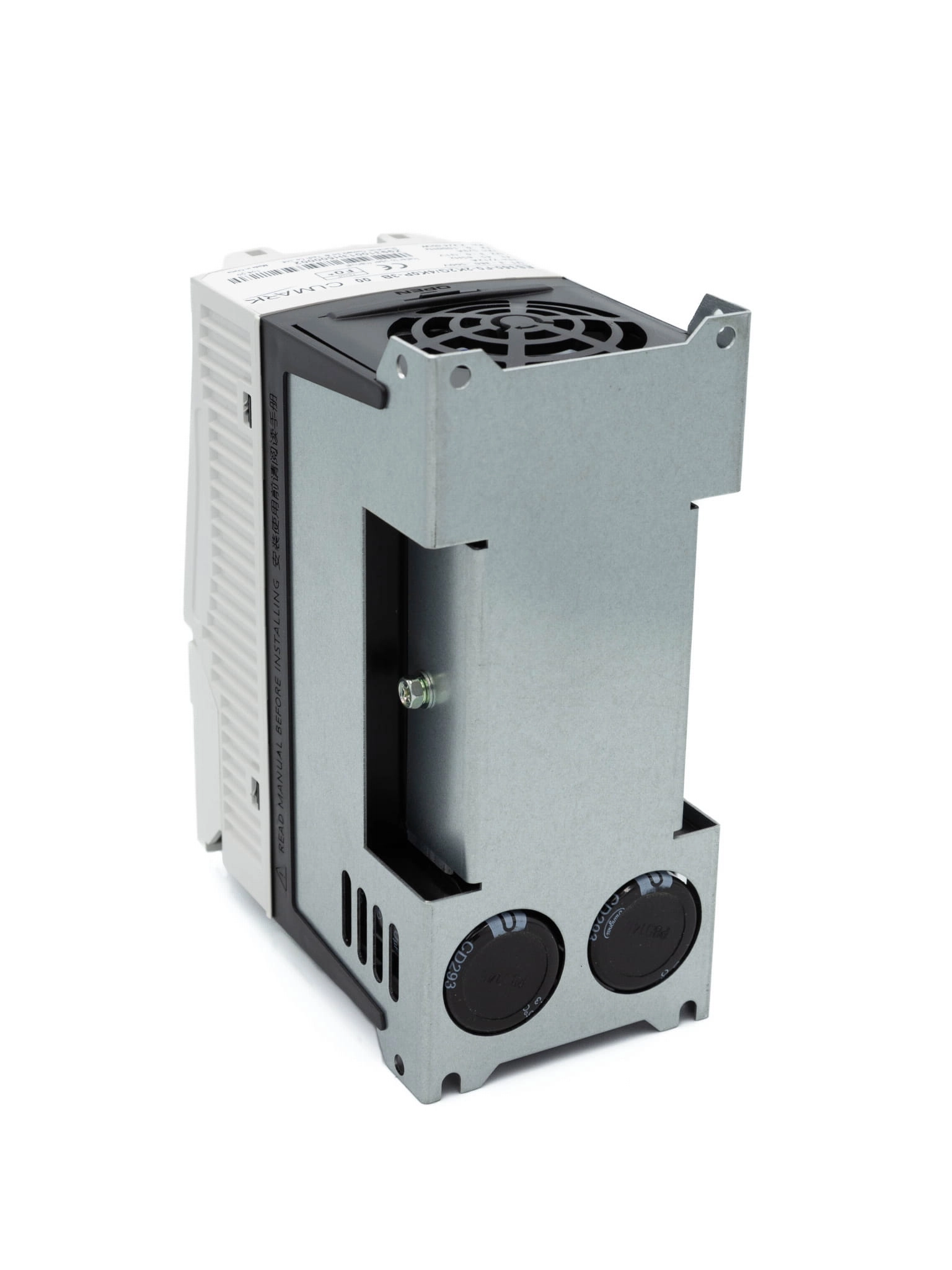

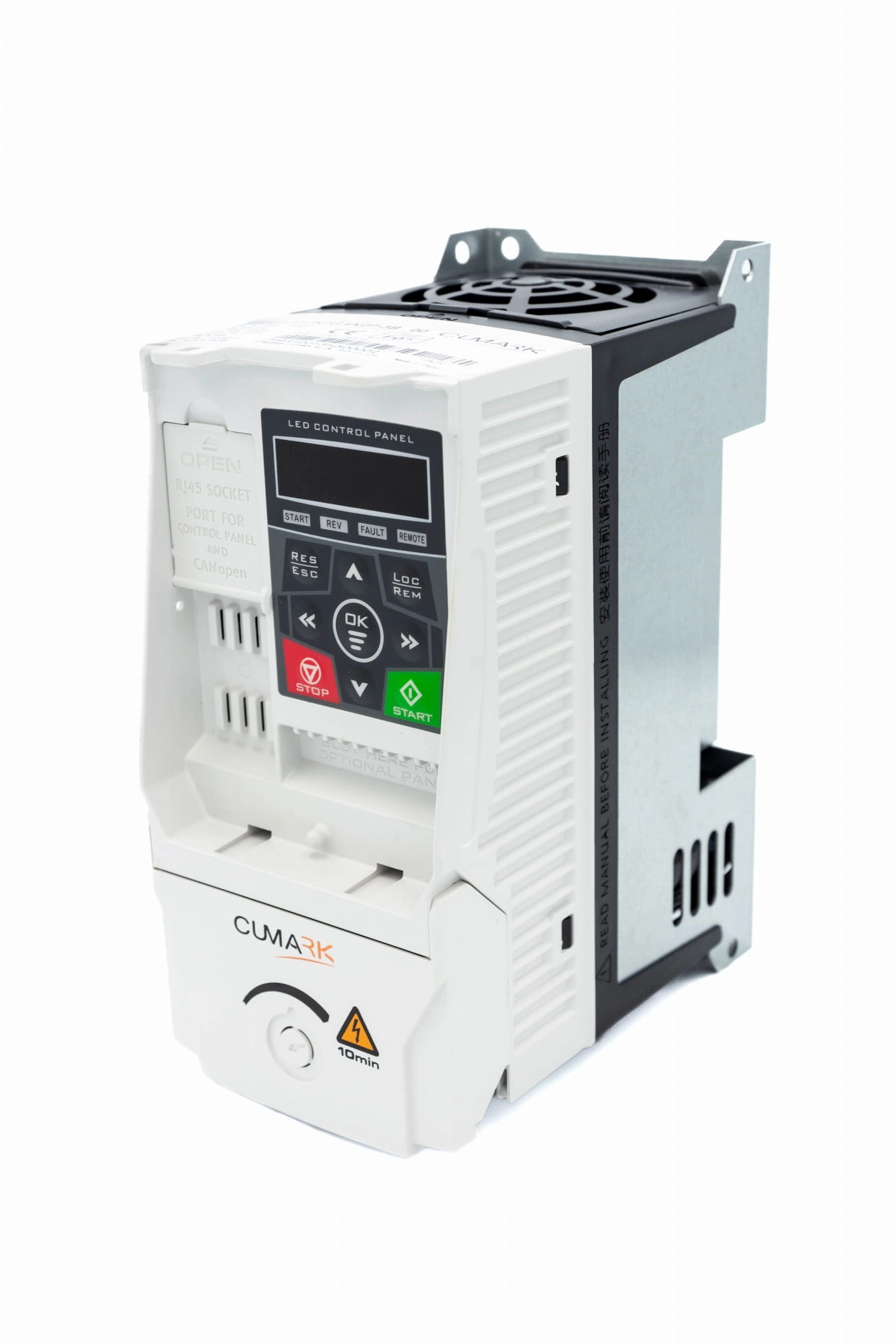

Falownik 1,5/2,2kW 3-fazowy 4/6A Cumark ES350

Zwarty i prosty wektorowy falownik (przemiennik częstotliwości) Cumark ES350-F0-1K5G/2K2P-3B 400V 1,5/2,2 KW 4/6A przeznaczony jest do prostych aplikacji.

Gwarancja: Na zakupiony przemiennik częstotliwości udzielamy 3 lata gwarancji liczonej od daty zakupu.

Specyfikacja ES350:

Parametry elektryczne:

• Napięcie zasilania: 3-fazowe 400 V AC (±15%)
• Częstotliwość napięcia wejściowego: 45… 65 Hz
• Moc znamionowa (obciążenie stałomomentowe): 1,5 kW
• Moc znamionowa (obciążenie zmiennomomentowe): 2,2 kW
• Napięcie wyjściowe: 0…Uzasilania
• Prąd wyjściowy (obciążenie stałomomentowe): 4 A
• Prąd wyjściowy (obciążenie zmiennomomentowe): 6 A
• Częstotliwość napięcia wyjściowego: 0…1000 Hz
• Zakres nastawy prędkości obrotowej: 0…30000 obr/min
• Przeciążalność: 120% przez 60s (obciążenie stałomomentowe) lub 150% przez 60s (obciążenie zmiennomomentowe)

Sterowanie:

• Algorytm sterowania: wektorowe bezczujnikowe (SVC)
• Moment rozruchowy: 200% przy 0,25 Hz
• Automatyczne i ręczne wzmocnienie momentu (torque boost): 0.1-30%
• Tryb rozruchu: rampa o określonym czasie (0,01-655,35s)
• Tryb zatrzymania: rampa o określonym czasie (0,01-655,35s), wolny wybieg
• Tryb pracy: sterowanie prędkością, sterowanie momentem
• Zadawanie prędkości/momentu: sygnał analogowy, nastawa z poziomu panelu sterowania,  stała nastawa (możliwe przełączanie pomiędzy 16 nastawami), protokół komunikacyjny, wewnętrzny regulator PID, potencjometr elektroniczny
• Sterowanie pracą napędu: wbudowany panel sterujący, sygnał cyfrowy, protokół komunikacyjny

Zabezpieczenia i funkcje bezpieczeństwa:

• Wbudowany filtr EMC zgodny z IEC 61800-3 C3
• Ochrona napędu przy zaniku fazy, zwarciu, przeciążeniu, zbyt wysokim lub zbyt niskim napięciu, zbyt wysokiej temperaturze (obsługa PTC, PT100, KTY84 lub estymacja temperatury)
• Ochrona przed przeciążeniem rezystora i choppera hamującego

Wejścia/wyjścia cyfrowe:

• 6 wejść w konfiguracji NPN, w tym 1 szybkie wejście zliczające 60kHz)
• 1 wyjście typu otwarty kolektor (max. 48VDC/50mA) z funkcją generatora impulsów do 50kHz
• 1 wyjście przekaźnikowe ze stykiem NO i NC

Wejścia/wyjścia analogowe:

• 2 wejścia 0~+10V lub 0(4)~20mA
• 1 wyjście  0~+10 V DC  lub 0(4)~20mA

Komunikacja:

• Modbus-RTU
• CANopen

Obsługa enkoderów:

• Tak, możliwość podłączenia enkodera typu otwarty kolektor (wejścia cyfrowe DI4, DI5, DI6)

Dodatkowe funkcjonalności:

• Prosta logika PLC (liczniki, komparatory, funkcje logiczne)
• Zaawansowane funkcje regulatora PID - uśpienie procesu regulacji oraz detekcja utraty sygnału sprzężenia zwrotnego
• Możliwość zapisu 4 konfiguracji ustawień urządzenia
• 2 prędkości w trybie JOG
• Możliwość ustawienia limitu prędkości/momentu oraz blokady obrotów wstecznych
• Dedykowane parametry do aplikacji nawijania/przewijania oraz sterowania hamulcem mechanicznym
• Dedykowany slot do montażu akcesoryjnego panelu sterującego z wyświetlaczem LCD
• Dedykowane miejsce do montażu akcesoryjnego potencjometru na obudowie urządzenia
• Wbudowany chopper hamowania

Wymiary i montaż:

• Obudowa F0: szer. 82 mm, wys. 176 mm, gł. 130 mm
• Rozstaw otworów montażowych: szer. 65 mm, wys. 167 mm
• Możliwość montażu jeden obok drugiego
• Stopień ochrony: IP20

ZASTOSOWANIE:

obróbka drewna, maszyny pakujące, pompy cieczy, obróbka drewna, przetwórstwo żywności, przemysł logistyczny, systemy wentylacji, przemysł włókienniczy.

Przydatne linki:

• Katalog o przemiennikach częstotliwości CUMARK
• Pliki i instrukcje do pobrania

Opis produktu:

Falowniki wektorowe ES to seria światowej klasy produktów o wysokiej wydajności, precyzji i wbudowanej wizjonerskiej inteligentnej architekturze systemu. Produkowane od ponad 20 lat przez strategicznego i autoryzowanego partnera ABB w oparciu o najnowsze technologie i opatentowane rozwiązania. Sprawdzane w rygorystycznych testach w certyfikowanych laboratoriach. Odpowiednie do silników asynchronicznych, synchronicznych, synchronicznych z magnesami trwałymi PMSM i silników synchronicznych reluktancyjnych. Szeroko stosowane w transporcie przemysłowym, przemyśle tekstylnym, papierniczym, chemicznym, gumowym i plastikowym, obróbce metali, górnictwie, rolnictwie, uzdatnianiu wody, wentylacji przemysłowej, oczyszczaniu powietrza i innych obszarach. Z powodzeniem stosowany w wielu aplikacjach w Polsce. Jako wyłączny dystrybutor zapewniamy pełny gwarancyjny i pogwarancyjny serwis w Polsce.
