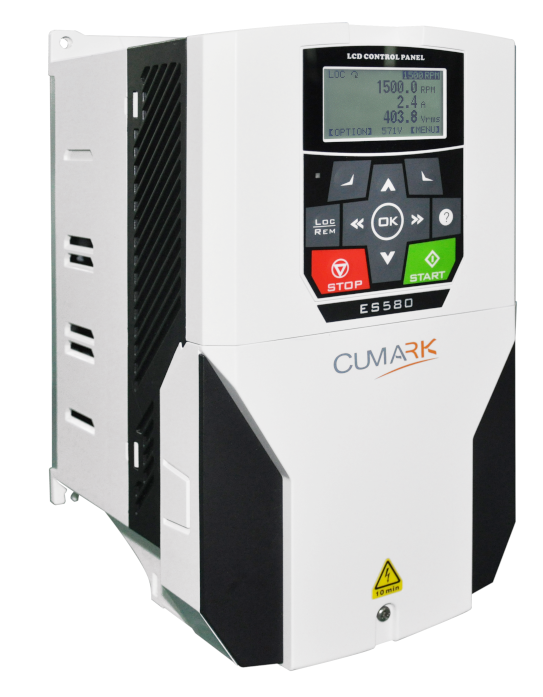

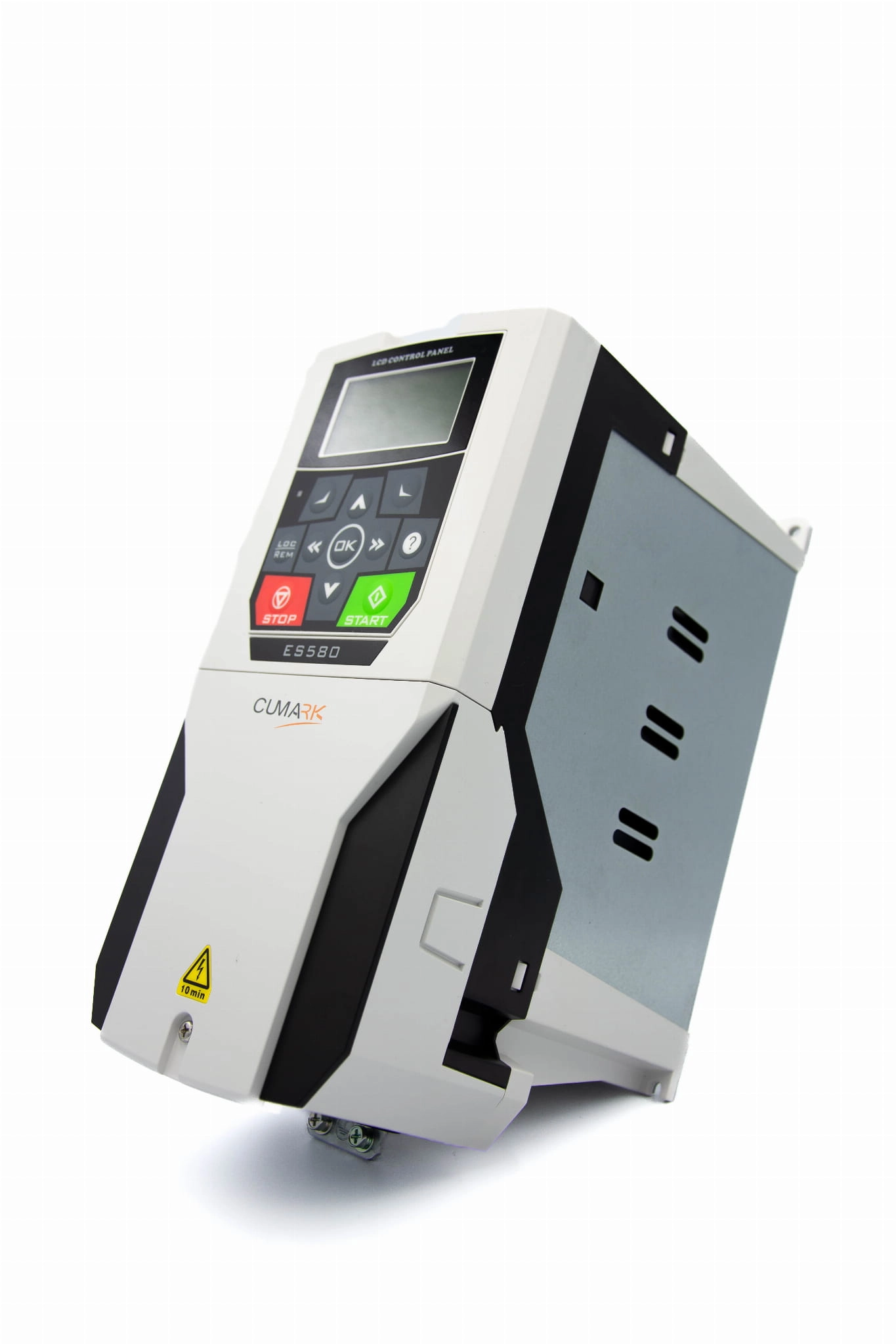

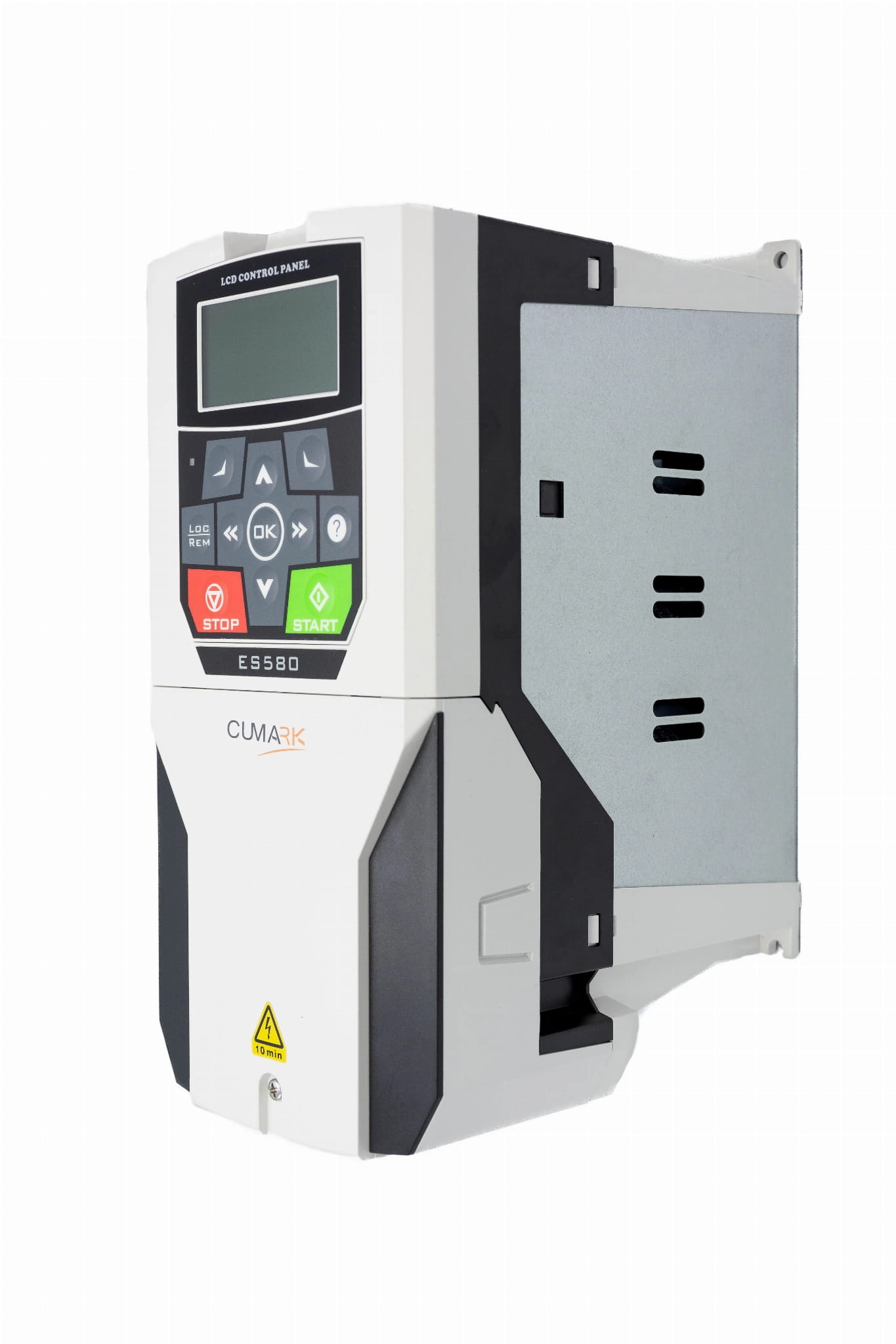

Falownik 7,5/11kW 3-fazowy 17,6/25A Cumark ES580

Oszczędny i wydajny wektorowy falownik (przemiennik częstotliwości) ES580-02-7K5G/011P-3B 400V 7,5/11KW 17,6/25A przeznaczony jest do aplikacji ogólnych, sterowania napędami pomp i wentylatorów.

Dlaczego falowniki Cumark?

• Jako oficjalny i wyłączny dystrybutor marki Cumark w Polsce oferujemy pełne wsparcie techniczne naszego doświadczonego inżyniera, zarówno przed, jak i po zakupie, oraz 3-letnią gwarancję na każde urządzenie.
• Zapewniamy ekspresową wysyłkę z naszego magazynu w Jastrzębiu-Zdroju oraz dostępność części zamiennych i akcesoriów.
• Oferujemy pomoc w doborze urządzenia oraz możliwość jego parametryzacji jeszcze przed dostawą.
• Falowniki Cumark są wyjątkowo proste w obsłudze i szybkie w uruchomieniu. Posiadają intuicyjny interfejs użytkownika oraz klawiaturę z menu w języku polskim, co znacznie ułatwia konfigurację.
• Z powodzeniem wykorzystywane przez nasz dział automatyki już od ponad 10 lat, co potwierdza ich niezawodność i bezawaryjne działanie.
• Wszystkie urządzenia przechodzą rygorystyczne testy w certyfikowanych laboratoriach producenta.
• Cumark to ceniony producent wysokiej jakości przemysłowych falowników częstotliwości, działający na rynku od ponad 25 lat i będący strategicznym partnerem firmy ABB.

Wybierając falowniki Cumark, stawiasz na najwyższą jakość, trwałość i bezpieczeństwo działania.

Co mówią inni?

Gwarancja: Na zakupiony przemiennik częstotliwości udzielamy 3 lata gwarancji liczonej od daty zakupu.

Najniższa cena: Kupujesz u wyłącznego dystrybutora w Polsce.

Specyfikacja ES580:

Parametry elektryczne:

• Napięcie zasilania: 3-fazowe 400 V AC (±15%)
• Częstotliwość napięcia wejściowego: 45… 65 Hz
• Moc znamionowa (obciążenie stałomomentowe): 7,5 kW
• Moc znamionowa (obciążenie zmiennomomentowe): 11 kW
• Napięcie wyjściowe: 0…Uzasilania
• Prąd wyjściowy (obciążenie stałomomentowe): 17,6 A
• Prąd wyjściowy (obciążenie zmiennomomentowe): 25 A
• Częstotliwość napięcia wyjściowego: 0…1000 Hz
• Zakres nastawy prędkości obrotowej: 0…30000 obr/min
• Przeciążalność: 120% przez 60s (obciążenie stałomomentowe) lub 150% przez 60s (obciążenie zmiennomomentowe)

Sterowanie:

• Algorytm sterowania: wektorowe bezczujnikowe (SVC)
• Moment rozruchowy: 200% przy 0,25 Hz
• Automatyczne i ręczne wzmocnienie momentu (torque boost): 0.1-30%
• Tryb rozruchu: rampa o określonym czasie (0,01-655,35s)
• Tryb zatrzymania: rampa o określonym czasie (0,01-655,35s), wolny wybieg
• Tryb pracy: sterowanie prędkością, sterowanie momentem
• Zadawanie prędkości/momentu: sygnał analogowy, nastawa z poziomu panelu sterowania,  stała nastawa (możliwe przełączanie pomiędzy 16 nastawami), protokół komunikacyjny, wewnętrzny regulator PID, potencjometr elektroniczny
• Sterowanie pracą napędu: wbudowany panel sterujący, sygnał cyfrowy, protokół komunikacyjny

Zabezpieczenia i funkcje bezpieczeństwa:

• Wbudowany filtr EMC zgodny z IEC 61800-3 C3
• 2 wejścia STO SIL/SILCL 2; PLd CAT3
• Ochrona napędu przy zaniku fazy, zwarciu, przeciążeniu, zbyt wysokim lub zbyt niskim napięciu, zbyt wysokiej temperaturze (obsługa PTC, PT100, KTY84 lub estymacja temperatury)
• Ochrona przed przeciążeniem rezystora i choppera hamującego

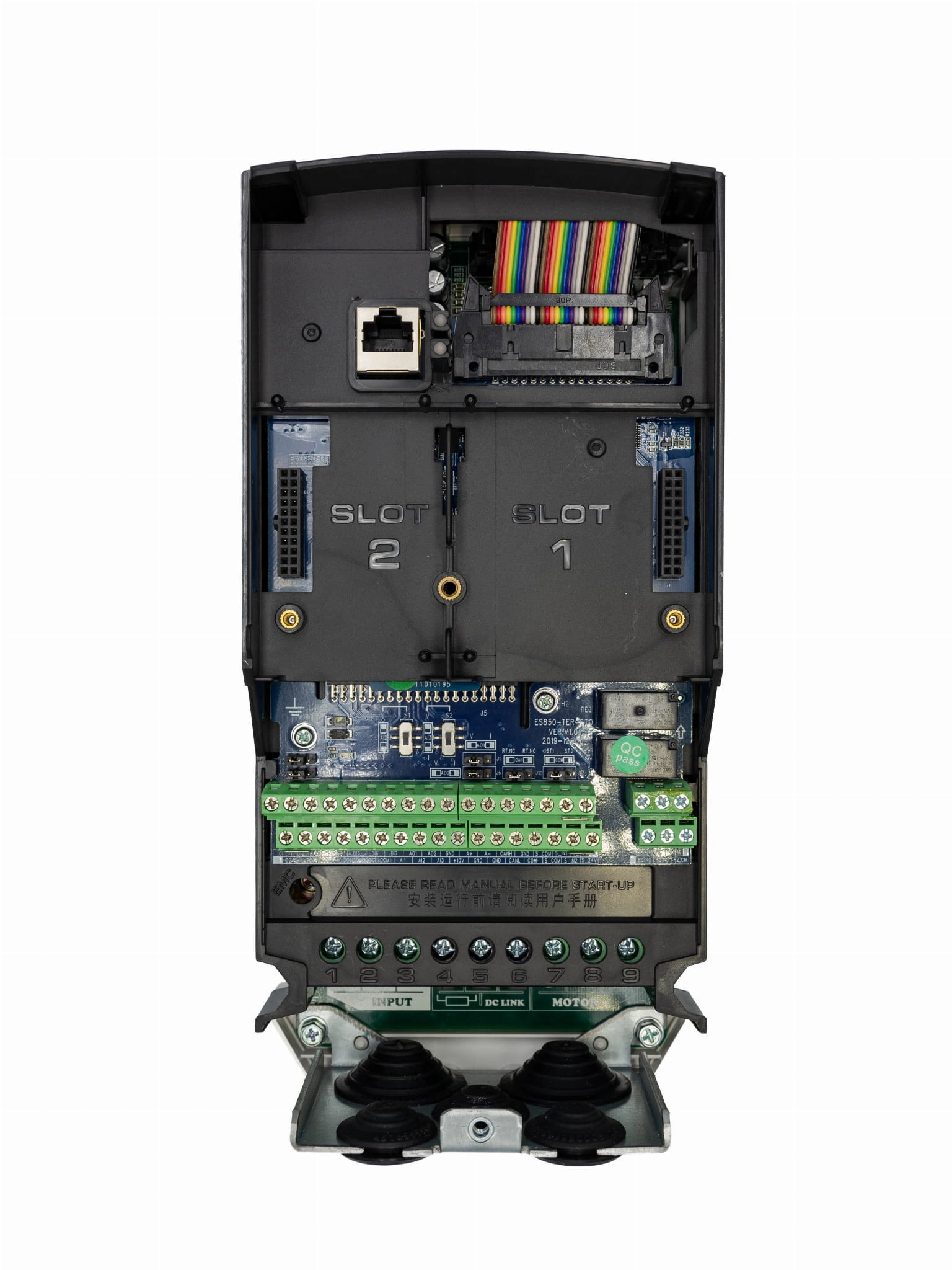

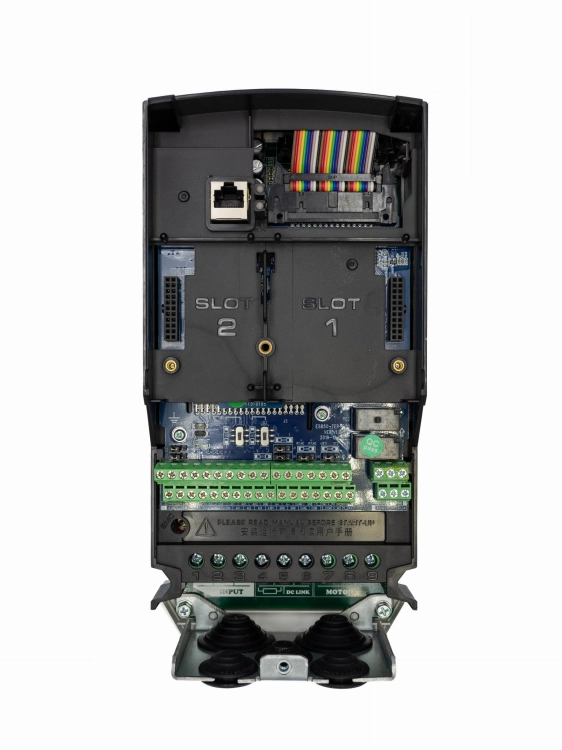

Wejścia/wyjścia cyfrowe:

• 7 wejść w konfiguracji PNP lub NPN, w tym 1 szybkie wejście zliczające 50kHz
• 2 wyjścia typu otwarty kolektor (max. 48VDC/50mA), w tym jedno z funkcją generatora impulsów do 50kHz
• 2 wyjścia przekaźnikowe ze stykiem NO i NC

Wejścia/wyjścia analogowe:

• 1 wejście 0~+10 V DC
• 2 wejścia 0~+10 V DC  lub 0(4)~20mA
• 2 wyjścia 0~+10 V DC  lub 0(4)~20mA

Komunikacja:

• Modbus-RTU
• CANopen
• PROFINET (z opcjonalną kartą komunikacyjną)
• EtherCAT (z opcjonalną kartą komunikacyjną)
• PROFIBUS (z opcjonalną kartą komunikacyjną)

Obsługa enkoderów:

• TTL (Line Driver) (z opcjonalną kartą enkodera)
• HTL (PushPull) (z opcjonalną kartą enkodera)
• Open Collector (z opcjonalną kartą enkodera)
• SIN/COS (z opcjonalną kartą enkodera)

Dodatkowe funkcjonalności:

• Prosta logika PLC (liczniki, komparatory, funkcje logiczne)
• Zaawansowane funkcje regulatora PID - uśpienie procesu regulacji oraz detekcja utraty sygnału sprzężenia zwrotnego
• Możliwość zapisu 4 konfiguracji ustawień urządzenia
• 2 prędkości w trybie JOG
• Możliwość ustawienia limitu prędkości/momentu oraz blokady obrotów wstecznych
• Dedykowane parametry do aplikacji nawijania/przewijania oraz sterowania hamulcem mechanicznym
• Wbudowany chopper hamowania
• Demontowalny panel sterowania z ekranem LCD z menu w języku polskim (możliwość montażu panelu sterowania w dedykowanej zewnętrznej ramce)
• Wbudowany wewnętrzny zasilacz 24 V DC, 200mA

Wymiary i montaż:

• Obudowa F2: szer. 155 mm, wys. 292 mm, gł. 172 mm
• Rozstaw otworów montażowych: szer. 140 mm, wys. 237 mm
• Stopień ochrony: IP20
