ZEF-20 Flama-Gaz Zawór elektromagnetyczny membranowy

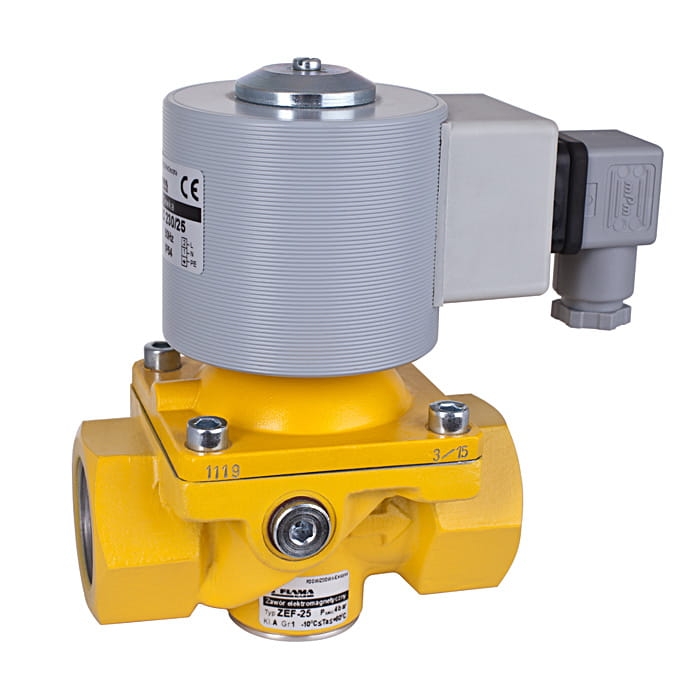

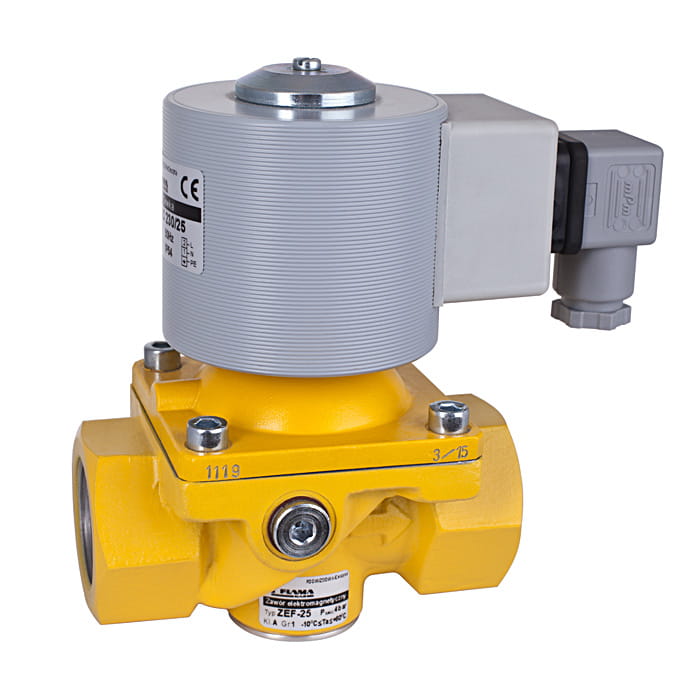

Zawór elektromagnetyczny membranowy ZEF-20 firmy Flama-Gaz


Charakterystyka:

Membranowy, ze wspomaganiem, budowy zwykłej, jednostopniowy, jednokierunkowy, w stanie bezprądowym zamknięty -NC, o stałym przepływie - wykonanie standardowe, ręczna regulacja przepływu (przepustowości) - wersja ZEFb, nie wymaga minimalnego ciśnienia różnicowego (ΔP_min=0 bar), można go z powodzeniem stosować w układach, gdzie różnica ciśnień na zaworze jest zmienna lub trudna do określenia, filtr siatkowy wbudowany na stałe, spełnia wymagania normy PN-EN 161:2011+A3:2013, spełnia wymagania zasadnicze zawarte w Rozporządzeniu (UE) 2016/426 (GAR) z dnia 9 marca 2016 r., spełnia wymagania zasadnicze zawarte w Dyrektywach UE: 2014/35/UE (LVD) i 2014/30/UE (EMC)


Wykonania:

• typ ZEF wykonanie standardowe (o stałym przepływie),
• typ ZEFb wykonanie z ręczną regulacją przepływu w zakresie 0% do 100% (dotyczy zaworów o średnicy nominalnej DN20-DN50)

Zastosowanie:

• do wszelkiego rodzaju instalacji i urządzeń, zasilanych paliwami gazowymi (gazem o niskim i wyższym ciśnieniu roboczym)
• wchodzą w skład tak zwanych ścieżek gazowych zasilających urządzenia gazowe dużej mocy, gdzie pełnią rolę automatycznych zaworów odcinających
• w instalacjach powietrznych oraz przeznaczonych do nieagresywnych gazów
• w układach sterowania pneumatycznego

Dane techniczne:

Medium: paliwa gazowe, powietrze, gazy neutralne

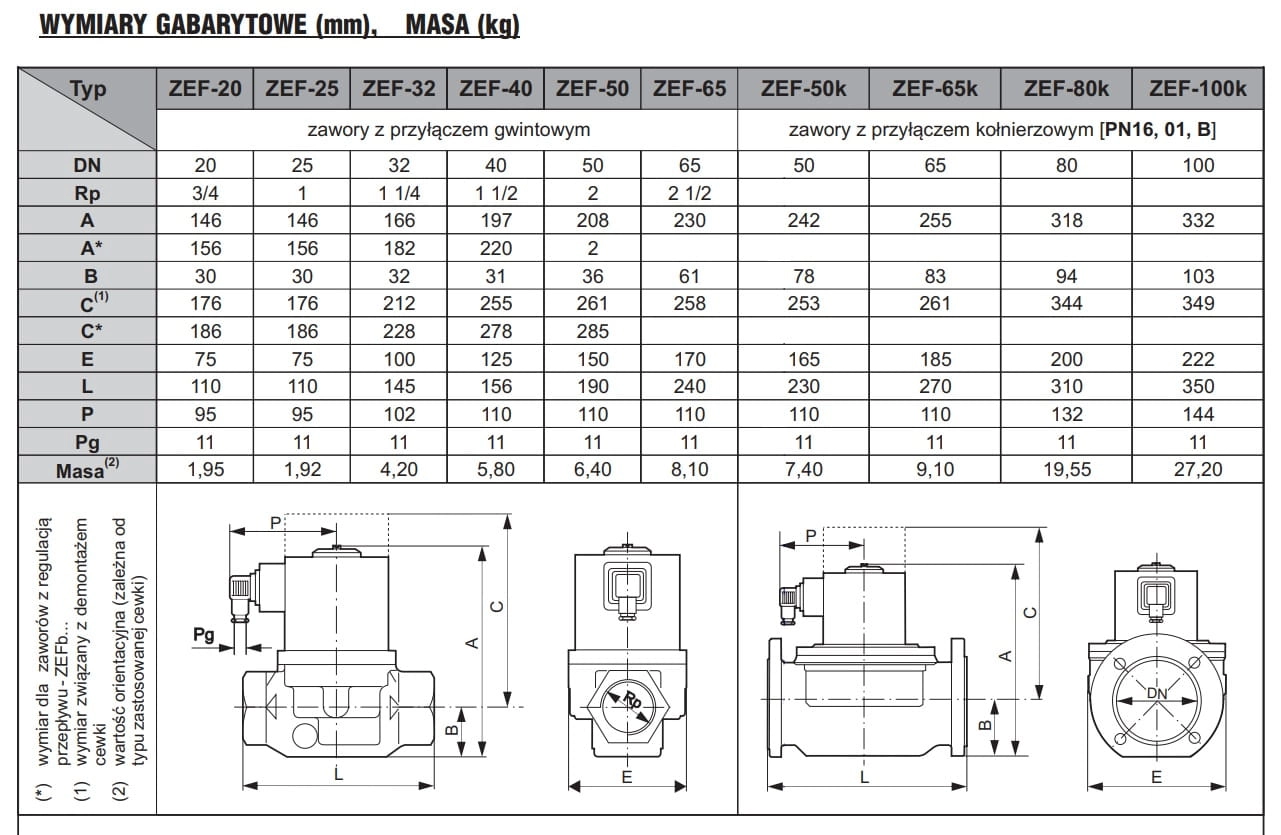

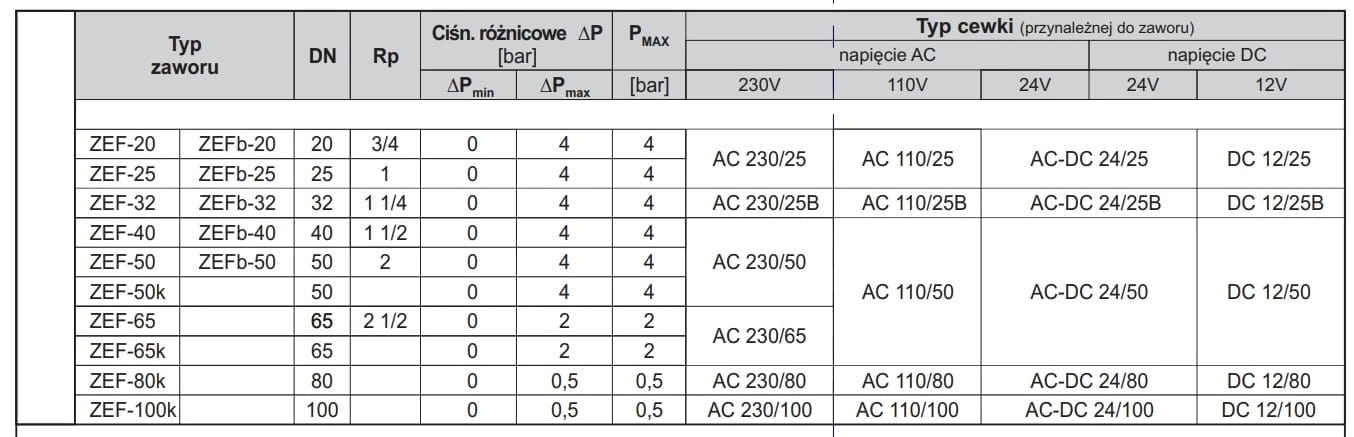

Maksymalne ciśnienie pracy P_max do 4 bar, ciśnienie różnicowe minimalne ΔP_min=0 bar, maksymalne ΔP_max do 4 bar, bezpieczne ciśnienie statyczne P_s=5 bar, czas otwierania/zamykania < 1s, temperatura otoczenia i medium od -10st. C do 60st. C, przyłącze rurowe gwintowe Rp - wewnętrzny gwint walcowy, zgodny z normą PN-EN 10226, przyłącze rurowe kołnierzowe zachowuje zgodność wymiarową z kołnierzami [PN16, 01, B] wykon. Wg normy PN-EN 1092-1, pozycja zabudowy zaworu cewką do góry dopuszczalne odchylenie od pionu do 90st., cewka elektromagnesu wymienna (łącznie z przyłączem), wymiana cewki bez demontażu zaworu, położenie cewki na zaworze dowolne (360st. obrotu wokół osi).

Karta katalogowa: Flama-Gaz ZEF

Instrukcja obsługi: Flama-Gaz ZEF instrukcja

Deklaracja zgodności: Flama-Gaz ZEF deklaracja
