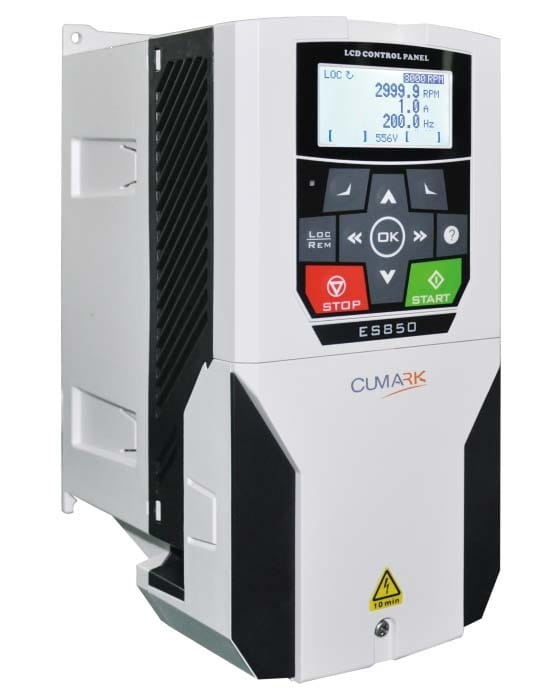

Falownik 2,2/4kW 3-fazowy 5,6/9,8A Cumark ES850
Kod produktu: ES850-01-2K2G/4K0P-3B 400V 2,2/4KW 5,6/9,8A
Cechy produktu
Falowniki Cumark
Opis
Wysoce wydajny i precyzyjny wektorowy falownik (przemiennik częstotliwości) Cumark ES850-01-2K2G/4K0P-3B 400V 2,2/4KW 5,6/9,8A przeznaczony jest do zaawansowanych aplikacji wymagających wysokiej precyzji i dokładności takich jak pozycjonowanie i przewijanie.
Gwarancja: Na zakupiony przemiennik częstotliwości udzielamy 3 lata gwarancji liczonej od daty zakupu..
Specyfikacja ES850:
Parametry elektryczne:
- Częstotliwość napięcia wejściowego: 45… 65 Hz
- Moc znamionowa (obciążenie stałomomentowe): 2,2 kW
- Moc znamionowa (obciążenie zmiennomomentowe): 4,0 kW
- Napięcie wyjściowe: 0…Uzasilania
- Prąd wyjściowy (obciążenie stałomomentowe): 5,6 A
- Prąd wyjściowy (obciążenie zmiennomomentowe): 9,8 A
- Częstotliwość napięcia wyjściowego: 0…1000 Hz
- Zakres nastawy prędkości obrotowej: 0…30000 obr/min
- Przeciążalność: 120% przez 60s (obciążenie stałomomentowe) lub 150% przez 60s (obciążenie zmiennomomentowe)
Sterowanie:
- Algorytm sterowania: wektorowe bezczujnikowe (SVC), wektorowe z czujnikiem prędkości (FVC)
- Moment rozruchowy: 200% przy 0,25 Hz
- Automatyczne i ręczne wzmocnienie momentu (torque boost): 0.1-30%
- Tryb rozruchu: rampa o określonym czasie (0,01-655,35s)
- Tryb zatrzymania: rampa o określonym czasie (0,01-655,35s), wolny wybieg
- Tryb pracy: sterowanie prędkością, sterowanie momentem
- Zadawanie prędkości/momentu: sygnał analogowy, nastawa z poziomu panelu sterowania, stała nastawa (możliwe przełączanie pomiędzy 16 nastawami), protokół komunikacyjny, wewnętrzny regulator PID, potencjometr elektroniczny
- Sterowanie pracą napędu: wbudowany panel sterujący, sygnał cyfrowy, protokół komunikacyjny
Zabezpieczenia i funkcje bezpieczeństwa:
- Wbudowany filtr EMC zgodny z IEC 61800-3 C3
- 2 wejścia STO SIL/SILCL 2; PLd CAT3
- Ochrona napędu przy zaniku fazy, zwarciu, przeciążeniu, zbyt wysokim lub zbyt niskim napięciu, zbyt wysokiej temperaturze (obsługa PTC, PT100, KTY84 lub estymacja temperatury)
- Ochrona przed przeciążeniem rezystora i choppera hamującego
Wejścia/wyjścia cyfrowe:
- 7 wejść w konfiguracji PNP lub NPN, w tym 1 szybkie wejście zliczające 50kHz
- 2 wyjścia typu otwarty kolektor (max. 48VDC/50mA), w tym jedno z funkcją generatora impulsów do 50kHz
- 2 wyjścia przekaźnikowe ze stykiem NO i NC
Wejścia/wyjścia analogowe:
- 1 wejście 0~+10 V DC
- 2 wejścia 0~+10 V DC lub 0(4)~20mA
- 2 wyjścia 0~+10 V DC lub 0(4)~20mA
Komunikacja:
- Modbus-RTU
- CANopen
- PROFINET (z opcjonalną kartą komunikacyjną)
- EtherCAT (z opcjonalną kartą komunikacyjną)
- PROFIBUS (z opcjonalną kartą komunikacyjną)
Obsługa enkoderów:
- TTL (Line Driver) (z opcjonalną kartą enkodera)
- HTL (PushPull) (z opcjonalną kartą enkodera)
- Open Collector (z opcjonalną kartą enkodera)
- SIN/COS (z opcjonalną kartą enkodera)
Dodatkowe funkcjonalności:
- Prosta logika PLC (liczniki, komparatory, funkcje logiczne)
- Zaawansowane funkcje regulatora PID - uśpienie procesu regulacji oraz detekcja utraty sygnału sprzężenia zwrotnego
- Możliwość zapisu 4 konfiguracji ustawień urządzenia
- 2 prędkości w trybie JOG
- Możliwość ustawienia limitu prędkości/momentu oraz blokady obrotów wstecznych
- Dedykowane parametry do aplikacji nawijania/przewijania oraz sterowania hamulcem mechanicznym
- Wbudowany chopper hamowania
- Demontowalny panel sterowania z ekranem LCD z menu w języku polskim (możliwość montażu panelu sterowania w dedykowanej zewnętrznej ramce)
- Wbudowany wewnętrzny zasilacz 24 V DC, 200mA
- Prosta funkcja serwo
Wymiary i montaż:
- Obudowa F1: szer. 122 mm, wys. 276 mm, gł. 172 mm
- Rozstaw otworów montażowych: szer. 110 mm, wys. 221 mm
- Stopień ochrony: IP20
Przydatne linki:
Opis produktu:
Falowniki wektorowe ES to seria światowej klasy produktów o wysokiej wydajności, precyzji i wbudowanej wizjonerskiej inteligentnej architekturze systemu. Produkowane od ponad 20 lat przez strategicznego i autoryzowanego partnera ABB w oparciu o najnowsze technologie i opatentowane rozwiązania. Sprawdzane w rygorystycznych testach w certyfikowanych laboratoriach. Odpowiednie do silników asynchronicznych i indukcyjnych. Szeroko stosowane w transporcie przemysłowym, przemyśle tekstylnym, papierniczym, chemicznym, gumowym i plastikowym, obróbce metali, górnictwie, rolnictwie, uzdatnianiu wody, wentylacji przemysłowej, oczyszczaniu powietrza i innych obszarach. Z powodzeniem stosowany w wielu aplikacjach w Polsce. Jako wyłączny dystrybutor zapewniamy pełny gwarancyjny i pogwarancyjny serwis w Polsce.
