Generator mocy biernej SVG50 50kVAr, 400V
Opis

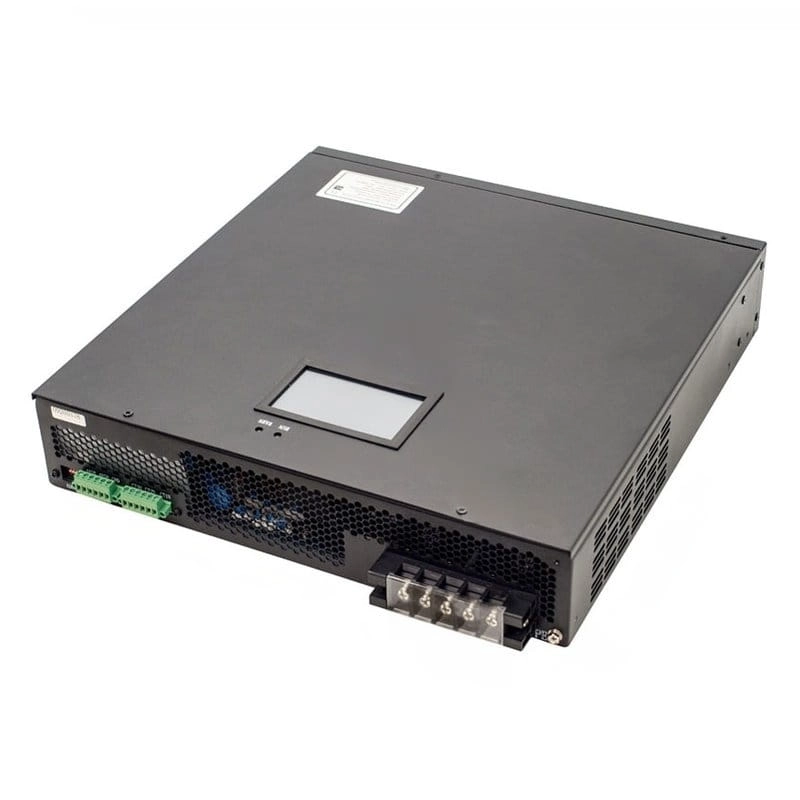

Generator mocy biernej SVG50 50kVAr, 400V
Generator statyczny SVG jest urządzeniem elektroenergetycznym na bazie tranzystorów IGBT (z izolowaną bramką). Na podstawie informacji o aktualnym poborze mocy kompensator na każdej z faz generuje moc o wymaganym charakterze (indukcyjna lub pojemnościowa) i maksymalnej wartości równej l/3QN (gdzie QN to znamionowa moc SVG). Dostosowanie mocy SVG do charakteru obciążenia (indukcyjny/pojemnościowy) odbywa się automatycznie i nie wymaga żadnych zmian programowych. Wysokość napięcia zasilającego nie ma wpływu na rzeczywiste moce urządzenia SVG.
Dane techniczne:
- Moc znamionowa 50 kVar
- Częstotliwość 50/60 Hz ± 3Hz
- Porty komunikacyjne RS485
- Napięcie znamionowe 400V ± 10%
- Kompensacja harmonicznych Od 3-iej do 13-tej z możliwością wyboru poszczególnych harmonicznych nieparzystych
- Kompensacja mocy biernej: Indukcyjnej i pojemnościowej (do zadanego cos φ)
- Odpowiedź całkowita <10ms
- Częstotliwość przełączania 20 kHz
- Chłodzenie mechaniczne, wymuszone (wentylatory)
- Poziom hałasu <65 dB
- IP21
- Dopuszczalna wilgotność 5..95%
- Środowisko pracy bez pyłów i gazów łatwopalnych
- Temperatura otoczenia -20..50 °C
- Kompensacja indukcyjnej i pojemnościowej mocy biernej; Symetryzacja obciążenia; Uzupełniająca filtracja wyższych harmonicznych
- Ochrona przed zbyt niskim i zbyt wysokim napięciem, ochrona przed zwarciem, ochrona przed przekompensowaniem
- Dotykowy wyświetlacz
